Q671/641超薄型氣動球閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

用途及用途
該薄型球閥是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥。
它采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。

技術參數

公稱通徑DN（mm）		1550
公稱壓力PN(MPa)		1.6			2.5
公稱壓力 PS(MPa)	強度試驗	2.4			3.75
	密封試驗	1.76			2.75
材料\材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr 18Ni 9Ti		ZG0Cr 18Ni 12Mo2Ti
	球體	WCB	ZG1Cr 18Ni 9Ti		ZG0Cr 18Ni 12Mo2Ti
	閥桿	2Cr13	1Cr 18Ni 9Ti		0Cr 18Ni 12Mo2Ti
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類		醋酸類
	適用溫度	-28℃ - 250℃
執行器	型號	DA/SR系列、GTD/GTE系列、QGSY系列等
	氣源壓力	0.4-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度	試驗檢驗
		GB12237	GB12221	GB9113	GB9131	GB13927

安裝尺寸表

公稱通徑 DN(mm)	尺寸								執 行器型號
公稱通徑 DN(mm)	L	D	D1	D2	d	b	f	Z-Md	可選配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、系列執行器（以上選配僅供參考具體選區用根據實際要求）
15	35	95	65	45	15	14	2	4-M12
20	38	105	75	55	19	14		4-M12
25	42	115	85	65	23.5	14		4-M12
32	50	135	100	78	30	16		4-M16
40	60	145	110	85	36	16	3	4-M16
50	70	160	125	100	45	16		4-M16
65	95	180	145	120	58	18		4/8-M16
80	118	195	160	135	67/76	20		8-M16
100	140	215	180	155	76/92	20		8-M16
125	175	245	210	185	100	22		8-M16
150	210	280	240	210	125	24		8-M16

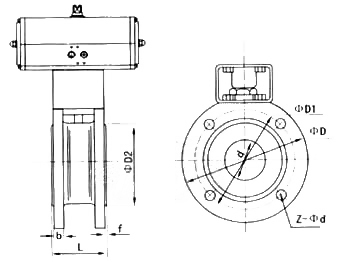

產品尺寸

溫馨提示：“Q671/641超薄型氣動球閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333 傳真：021-51686322
