Z60YY國標電站閘閥

產品引用標準
設計與制造：E101 JB/T3595 DL/T531
結構長度：E101 JB2766 GB/T15188.1
壓力溫度等級：E101 JB/T3595
試驗與檢驗：E101

產品用途
焊連接的閘適用于公稱壓力PN16.0～32.0Mpa，工作溫度≤540℃（其中P(57)170V工作溫度為570℃）的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽酸性介質等。操作方式等。操作方式有：手動、齒輪傳動、電動等。

產品結構特點

1.設計制造按JB/T3395等標準，可與國產設備配套使用。
2.閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。
3.閘板和閥座的密封面采用司太立（stellite）鈷基硬質合金扒焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好。
4.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
5.啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。

主要零件的材料說明

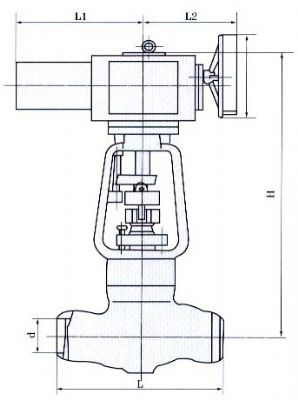

產品尺寸
